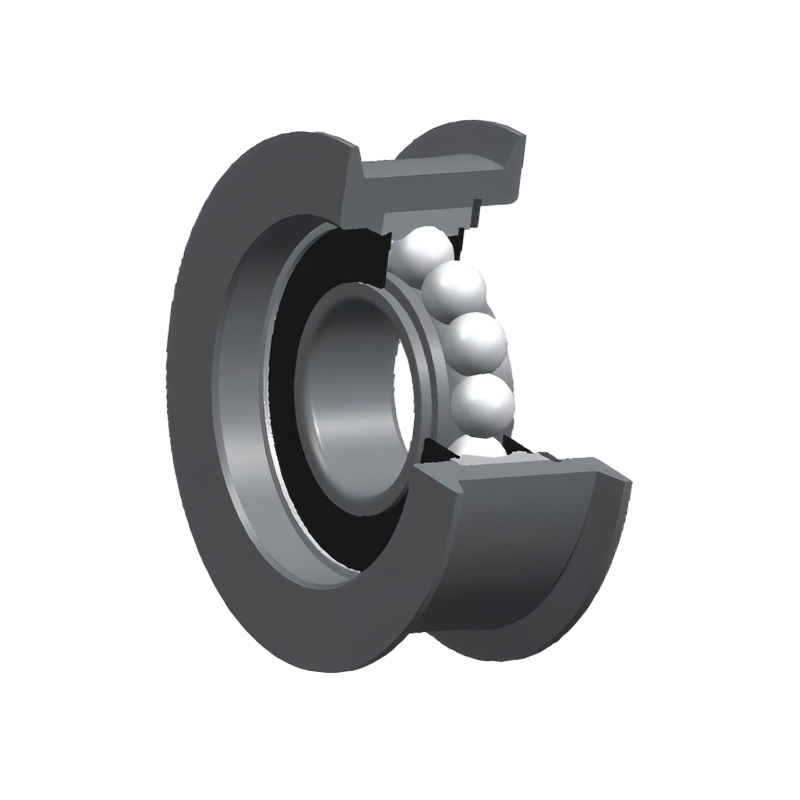

De MGxxA1-x enkelrads sfärisk rak pelartruckmastrulle är en nyckelkomponent som används i gaffeltruckar och mastsystem , och dess specifikationsinstruktioner ger detaljerad information om dess storlek, lastkapacitet och andra viktiga egenskaper. Nedan följer en beskrivning av dessa specifikationer:
Modellnamn:
"MG" i MGxxA1-x-modellen representerar modellprefixet för denna serie och används för att identifiera denna serie av rullprodukter.
"xx" representerar diametern (d) på valsen i millimeter. Till exempel betyder "20" i MG20A1-1 att valsens diameter är 20 mm.
"A1-x" indikerar den specifika modellen av välten. Det här avsnittet kan innehålla mer information om rullningshjulet, till exempel olika designvarianter eller andra funktioner.
Mått:
Storleken på valsen representeras av diameter (d), ytterdiameter (D), bredd (C/B) och spaltstorlek. Valsens diameter hänför sig till det raka avståndet genom valsens mitt och i kontakt med båda ändarna. Diameter mäts vanligtvis i millimeter (mm). Ytterdiametern på en vals är det raka avståndet över hela valsens yttre yta. Ytterdiametern brukar också mätas i millimeter. Bredd hänvisar till valsens tjocklek eller bredd och bestäms vanligtvis av avståndet mellan de inre och yttre ringen. I vissa fall kan bredd också referera till bredden på hela rullhjulet. Bredd mäts vanligtvis i millimeter. I en given rullmodell avser spelrummet storleken på gapet mellan de inre och yttre ringen som säkerställer korrekt funktion av rullkomponenterna. Denna storlek anges vanligtvis i breddspecifikationen
lastkapacitet:
Lastkapaciteten för MGxxA1-x enradig sfärisk rak pelartruckmastrulle är en av dess viktigaste tekniska indikatorer , som används för att bestämma den maximala axiella och radiella belastningen som välten kan bära under arbetsförhållanden. Dessa lastkapaciteter ges vanligtvis i form av ett grundläggande dynamiskt lastvärde (Cr) och ett grundläggande statiskt lastvärde (Cor) i kilonewton (kN). Grundläggande dynamisk belastningsklass (Cr) avser den radiella belastning som välten kan motstå under standardtestförhållanden. Detta testas vanligtvis vid ihållande varvtal och med korrekt smörjning. Den grundläggande statiska belastningen (Cor) hänvisar till den radiella belastningen som en vält kan motstå i ett stationärt tillstånd. Den testas vanligtvis utan rörelse och statisk belastning. Lastkapaciteten för en specifik modell av MGxxA1-x-rulle kan variera beroende på faktorer som dess storlek, material, design och tillverkningsprocess.
referensnummer:
Varje modell av vält har ett unikt referensnummer som används för att identifiera och särskilja olika modeller av vältar. Dessa siffror kan innehålla en kombination av bokstäver och siffror avseende modell, specifikation eller annan relevant information.
Med MG25A1-1T som ett exempel är dess specifikationer 257017/17, vilket innebär att dess diameter är 25 mm, dess ytterdiameter är 70 mm, dess bredd är 17 mm, och gapet mellan de inre och yttre ringen är också 17 mm. Den grundläggande dynamiska belastningen är 17,22 kN, den grundläggande statiska belastningen är 11,39 kN och referensnumret är 80605KT.
Specifikationerna för MGxxA1-x enrads sfäriska raka pelarmastrullar för gaffeltruckar ger användarna de detaljer de behöver för att välja de rullar som passar deras applikationsbehov och säkerställa att de kan arbeta säkert och effektivt på gaffeltrucken och masten. i systemet.
